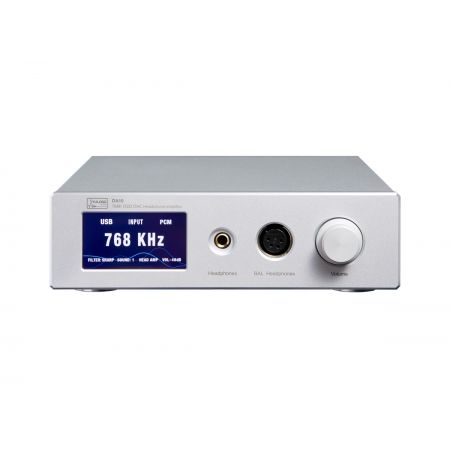

Yulong DA10

Yulong DA10 базируется на использовании ряда улучшений, таких как FPGA, FIFO буфер для цифрового сигнала, PLL-клокинг с применением топового кристалла от Crystek.

Суть работы DA10 заключается в использовании FPGA для обработки цифрового сигнала. Данное решение было реализовано после множества лет разработок. Цифровой сигнал снимается, проходит FIFO буферизацию и синхронизируется чипом FPGA совместно с фемто клок-генератором и PLL схемой. Сигнал без джиттера следом подается на чип AK4497.

LPF опирается на использование операционных усилителей OPA1611 и OPA1612, за ними идет операционный усилитель OPA1622 в качестве выходного буфера. Уровень громкости в предусилителе и усилителе для наушников регулируется микросхемой PGA2311. Трансформатор канадской фирмы Plitron (50VA) и 23 группы низкошумных регуляторов обеспечивают чистое и качественное питание.

USB вход в устройстве реализован на чипе XMOS XU208 с линейным источником питания. Проигрывание файлов DSD64-512 и PCM 32/768 kHz возможно благодаря использованию доработанного драйвера Thysecon.

Четырехканальный встроенный усилитель для наушников имеет полностью дискретное исполнение, собственную схему питания и работает в классе А. На входе усилитель использует JFET транзисторы. В результате Yulong DA10 способен работать с любыми наушниками: внутриканальными и самыми тугими в раскачке полноразмерными моделями. Рабочий режим усилителя был оптимизирован по сравнению с моделью DA9 при помощи анализа данных тепловизора.

При проигрывании музыки через DA10 вы сможете выбрать один из трех звуковых режимов работы: первый режим отличается наиболее ровной подачей, второй - более утонченной и стремительной, что подойдет любителям классики, третий режим отличается немного отстраненным от слушателя звучанием и бо'льшим акцентом на голосе исполнителя, что может подойти любителям джаза.

Используя три предустановленных цифровых фильтра и компануя их с одним из режимов работы ЦАПа, вы сможете добиться наиболее интересного для себя звучания.

Как и всегда, настройка "голоса" аппарата заняла большее количество времени. Несколько аудиофилов со стажем, звукорежиссеров, специалистов по мастерингу потратили много времени на прослушивание аппарата в своих, абсолютно разных системах. Их советы и впечатления сформировали окончательный почерк звучания Yulong DA10. Так что в результате аппарат обладает не только замечательными техническими показателями, но и звучит прекрасно.

Итак, Yulong DA10 - это:

• Устранение джиттера на всех входных каналах схемой: FPGA, FIFO-буфер, PLL с фемто клоком;
• Полностью балансный ЦАП с низким выходным сопротивлением. Поддержка файлов до 32/768 KHz (PCM, DXD) и DSD64-512;
• Полностью балансный высокотоковый предусилитель с аналоговой регулировкой громкости. Её можно отключить при использовании DA10 в режиме "чистого ЦАПа";
• ЦАП AK4497 с 1.7nV низкошумным регулятором для обеспечения идеального напряжения и аналогового звучания на выходе;
• Тороидальный трансформатор Plitron 50VA;
• Несколько настроек цифровых фильтров;
• Несколько настроек звучания;
• Высококачественный IPS дисплей;
• 99-шаговая регулировка громкости для наиболее точной подстройки в режиме усилителя для наушников;
• SPDIF, оптический и AES входы осуществляют поддержку форматов DSD64-128 (DoP) и 24/384KHz (PCM);
• Вход USB поддерживает форматы DSD64-128 (DoP), DSD64-512 (Native) и 32/768KHz (PCM).



Технические характеристики

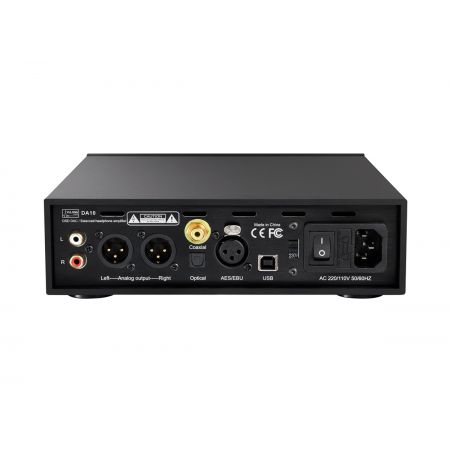

Входы:

Коаксиальный: до 24 бит / 384 kHz, DSD64/128 (DoP)

Оптический: до 24 бит / 384 kHz, DSD64/128 (DoP)

AES/EBU: до 24 бит / 384 kHz, DSD64/128 (DoP)

USB: до 32 бит/ 768 kHz (PCM), DSD64, DSD128 (DoP), DSD64-512 (Native)



Операционные системы: Windows, Mac OS X, Linux, Android, iOS



Выходы:

Уровень выходного сигнала (RCA): 2.1 V

Уровень выходного сигнала (XLR): 4.2 V

Частотная характеристика: 20 - 30 kHz (-0.15 dB)

SNR: -130 dB

THD+N: 0.0003%

Перекрестные помехи: < -120 dB

Динамический диапазон: 125 dB



Усилитель для наушников:

Выходная мощность (небалансный выход): 110 mW/600 Ом, 230 mW/300 Ом, 460 mW/150 Ом, 2 W/32 Ома

Выходная мощность (балансный выход): 230 mW/600 Ом, 460 mW/300 Ом, 930 mW/150 Ом, 3 W/32 Ома



Питание: AC 100-240 V 50/60 Hz

Потребляемая мощность: <30W



Вес: 4 кг

Размер: 248*210*60 мм
