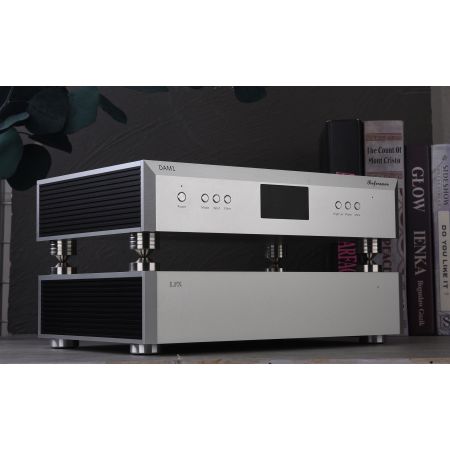

SoundAware DAM1

SoundAware DAM1 — референсный ЦАП Hi-End-уровня, разрабатываемый SoundAware в течение 4 лет. Интересно, что он не использует традиционную архитектуру с микросхемами чипов эталонного уровня для достижения желаемых результатов. Вместо этого в DAM1 реализована фирменная архитектура обработки звука Jinling DSP, которая разрабатывалась независимо от других проектов компании в течение 4 лет, непосредственно для декодирования NOS и 1-bit DSD без передискретизации и цифровой фильтрации. По мнению инженеров компании, серьёзные переходные искажения, нежелательная линейность и монотонность / пресность являются результатом традиционного эталонного дельта-декодирования, и именно использование подобных чипов часто приводит к неудовлетворительной когерентности и явному цифровому ощущению звука. Между тем, используемая архитектура Jinling DSP обеспечивает масштабирование референсного сигнала и SRC с искажением уровня -170 дБ, что значительно снижает частоту дискретизации музыки, а также тактовую частоту, делая общее звучание более естественным, натуральным и аналоговым.

Будучи высококлассным ЦАП, DAM1 не только объединяет в себе более чем 10-летний опыт исследований, разработок и проектирования модулей ЦАП инженеров SoundAware, но также может похвастаться наличием роскошных материалов, используемых при его создании. Большинство компонентов выполнены из люксовых материалов, изготовленных по индивидуальному заказу, которые достигли верхнего предела качества среди всех материалов, используемых в продуктах массового производства. В компании отмечают, что по их наблюдениям, в последние годы множество подобных элементов вовсе не использовалось в продуктах ЦАП высокого и референсного уровней.

В команде разработчиков и группах пользователей SoundAware DAM1 называют "ЦАПом мечты", и он действительно может выделиться из толпы. Он не делает ничего, кроме декодирования, он просто выполняет основные функции, преобразуя звук из цифры в аналог. Как следствие, компания может в значительной степени контролировать цену в приемлемом диапазоне, что в конечном счёте означает референсный ЦАП Hi-End-уровня, который могут себе позволить многие аудиофилы и любители глубокой, сложной музыки.

Архитектура референсного уровня Jinling DSP

DAM1 — это первая реализация архитектуры Jinling DSP, а также истинно рефененсный компонент в вашей аудиосистеме. Суть исследований Jinling DSP заключается в решении проблем, вызванных передискретизацией и цифровым фильтром текущей схемы дельта-сигма топ-уровня. Благодаря искажению SRC опорного каскада -170 дБ и внешнему цифровому фильтру DSP опорного каскада встроенный опорный DA-чип оптимизирован для более быстрой скорости преобразования, что в итоге даёт нам специфические искажения на звуковом полотне. Эти дефекты не только серьёзно влияют на переход и когерентность звука, но также являются основной причиной сильного цифрового привкуса при прослушивании музыки. Именно разделение DSP и цифрового фильтра позволяет чистому DA-процессу получить лучшие показатели и производительность, уменьшить помехи между собой, что является решением, специально разработанным для наших продуктов Hi-End-уровня.

Фирменные технологии вроде фильтра опорного уровня могут в определённой степени компенсировать некоторые недостатки чипов дельта-сигма, вроде монотонности / пресности и излишней линейности звука. Требования к аудиочасам также можно заметно уменьшить в рамках нашей архитектуры.

Тем не менее, Jinling DSP имеет мощную функцию унифицированного управления часами. Независимо от USB, коаксиала, оптики или AES, можно использовать одну и ту же основную тактовую частоту, а глобальное унифицированное управление основной тактовой частотой позволяет получать практически стабильно качественный звук независимо от того, какой канал используется.

Также DAM1 имеет встроенную функцию автоматической обработки шума, функцию автоматической идентификации протокола, а также функцию согласования уровней DSD и PCM, что делает весь процесс использования более комфортным и последовательным.

Интегрированный USB-интерфейс топ-уровня

SoundAware утверждает, что благодаря новой версии XMOS происходит повышение качества обработки алгоритма FPGA и, как следствие, итоговое улучшение звучания. Специальный инженер-консультант XMOS участвовал во всём процессе оптимизации, отказался от кода и функций оригинального XMOS, которые не способствовали звуку, чтобы сделать результат превосходным и оптимальным под задачи инженеров компании. Интегрированный модуль USB из референсного продукта PA1 сводит к минимуму влияние шума на USB-порт. Таким образом, тактовый сигнал генерируется снова, и такая дискретность процесса непосредственным образом сказывается на общем качестве звука. Как итог, можно утверждать, что интерфейс в DAM1 имеет характеристики аналогичные референсному PA1.

Чистое моно цифро-аналоговое преобразование без искажений

Поскольку Jinling DSP выполнил функцию высокопроизводительного фильтра и функцию SRC, процесс цифро-аналогового преобразования будет полностью чистым и простым. Стоит отметить, что самый простой режим NOS без передискретизации и фильтра может совершить весь процесс декодирования PCM, что, впрочем, справедливо и для 1-битного DSD. Определённо, мы также сохраняем традиционный режим дельта-сигма-декодирования без DSP-обработки, что удобно для сравнения или использования внешнего цифрового процессора.

DAM1 использует два внутренних модуля цифро-аналогового преобразования, которые соответственно отвечают за чистую функцию декодирования левого и правого звуковых каналов, что может ослабить перекрёстные помехи, снизив их влияние на аудиотракт до чрезвычайно низкого уровня. Благодаря своей чистоте и простоте достигается превосходный итоговый результат.

Отдельный источник питания

Непосредственно DAM1 и его блок питания полностью независимы друг от друга и принадлежат разным корпусам, что полностью устраняет взаимные помехи и вибрацию. Кроме того, были встроены четыре внутренних экрана для защиты экрана дисплея, USB-интерфейса, Jinling DSP и модуля преобразования, чтобы уменьшить все возможные помехи.

Конструкция авиационного токового интерфейса с высоким током и сверхнизким внутренним сопротивлением обеспечивает полную реализацию концепции идеального источника питания. Кастомизация кабеля постоянного тока может полностью отражать превосходные качества самого кабеля и привносить свои нотки в изысканное полотно звука.

Две версии DAM-1

Кастомизированная версия LP1: стремитесь к слиянию слухового чувства и высокой производительности, улучшите музыкальность на основе отличного восстановления и получите превосходное слуховое чувство традиционного ЦАП Hi-END, а звук станет более продвинутым.

Версия суперконденсатора LPX: достижение высокой точности референсного уровня. Используя мощную мгновенную разрядную ёмкость суперконденсатора 2 мОм и его чистые характеристики, он может достичь невероятно высокой мощности детализации, динамики и управляемости. Музыкальность и детализацию можно регулировать путём настройки различных кабелей постоянного тока и амортизации.

Примечание: SoundAware отмечает, что версия LPX чрезвычайно чувствительна к блокам питания и к проводам постоянного тока.  Вы можете оптимизировать и подобрать кастомизированный кабель постоянного тока, из-за чего есть вероятность получить неожиданные результаты, так что вы легко почувствуете разницу между различными конфигурациями. Подбирайте комплектующие с умом — устройство такого уровня требует только высококачественных компонентов.

Основные параметры интерфейса:

USB: PCM384 кГц, DSD256 (стандартный интерфейс USB 2.0 имеет поддержку обычных мобильных телефонов, планшетов и ПК для прямого подключения и достижения максимальной производительности);
Оптический вход: PCM 192 кГц, DSD (DOP) 64;
Вход AES: PCM 384 кГц, DSD(DOP) 128;
Коаксиальный вход: PCM 384 кГц, DSD (DOP) 128;
Вход HDMI IIS: PCM 384 кГц, DSD256;
Аналоговый выход RCA: 1,7 VRms / 2 VRms;
Аналоговый выход XLR: 3,4 VRms / 4 VRms.
