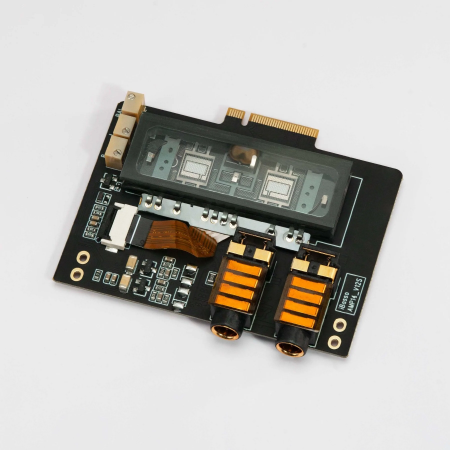

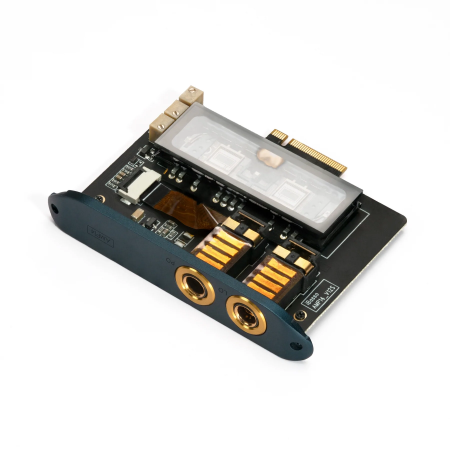

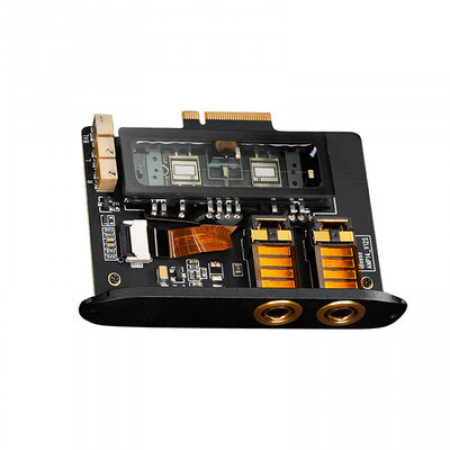

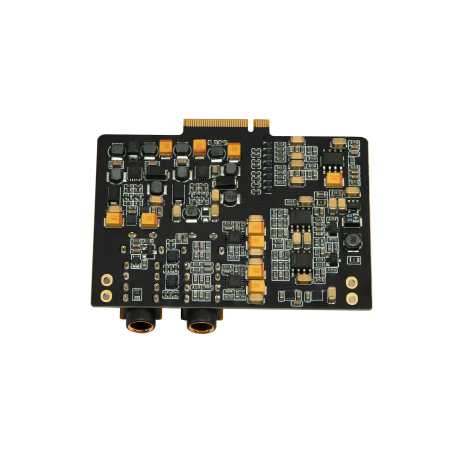

iBasso AMP14

Модуль iBasso AMP14 был разработан для создания альтернативной системы усиления для цифровых музыкальных плееров iBasso, позволяющий получить ламповый окрас в звучании DX320/300.

Ключевые особенности:

• Использует улучшенную вакуумную лампу KORG Triode 6-го поколения для насыщенных обертонов;
• Катодный вход для более низкого импеданса и меньшего количества помех;
• Балансный и линейный выходы 4.4 мм;
• Отдельный аккумулятор для этого модуля;
• Усовершенствованная схема для улучшения минимального уровня шума и шумоподавления.

Привлекательный, уникальный ламповый звук

Созданный KORG и Noritake, этот Nutube 6-го поколения работает точно так же, как обычная триодная вакуумная лампа и создаёт те же характерные богатые обертона, которые мы обычнно ожидаем от триодных ламп. В то же время Nutube обеспечивает существенное энергосбережение, миниатюризацию и улучшение качества по сравнению с обычной вакуумной лампой.

AMP14 завершает усиление напряжения через Nutube, придавая плееру привлекательный, уникальный ламповый звук, в то же время обеспечивая превосходную линейность.

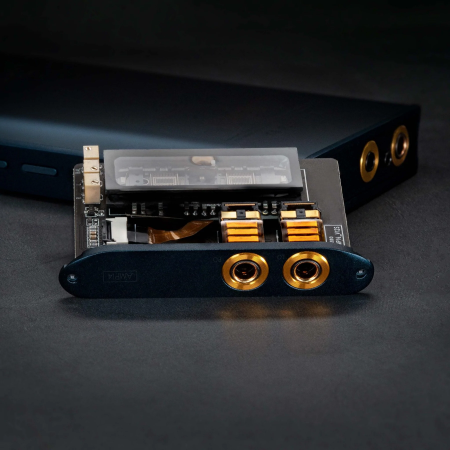

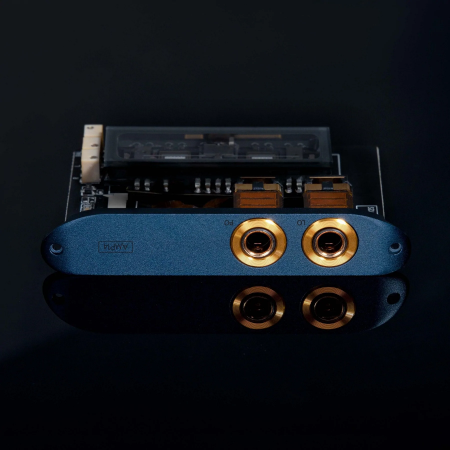

Балансный и линейный 4.4 мм выходы

AMP14 использует Nutube 6P1 в качестве усилителя напряжения, за которым следует дифференциальный преобразователь JFET для реализации дифференциального выхода L-, L+, R+, R-. В AMP14 используются две микросхемы управления громкостью JRC, которые образуют общий 4-канальный сбалансированный регулятор громкости. Затем сигнал проходит через 4-канальный сбалансированный выходной буферный каскад. Используется сбалансированный вход Pentaconn 4.4 мм, который обладает отличным акустическим качеством и долговечностью.

Сбалансированный выход для наушников: 5.2В (среднеквадратичное значение);
Сбалансированный линейный выход: 1.8В (среднеквадратичное значение).

Катодный вход, меньший импеданс, меньше помех

AMP14 использует катодный вход. Импеданс катода ниже, чем у традиционный решений, что снижает помехи сигнала от внешних источников. AMP14 спроектирован так, чтобы иметь превосходный контроль уровня шума. Кроме того, помехи Wi-Fi низкие, что обеспечивает лучшее качество потоковой передачи через Интернет. Ламповый микрофонный эффект также хорошо контролируется.

Отдельный аккумулятор + специальные технологии

Модуль AMP14 имеет довольно мощную архитектуру, которая помогает достичь верхних пределов производительности. Секция усилителя у DX320/DX300 имеет собственный аккумулятор, который идеально подходит для AMP14, поскольку это усилительный модуль со строгими требованиями к источнику питания.

В AMP14 используются две высокопроизводительные микросхемы DC-DC от Linear Technology с 4 источниками питания DC-DC. Один DC-DC составляет 3.6В для катода через малошумящий LDO, а другой - 14В для анода Nutube, один +8В и один -8В, что составляет размах 16В, который питает ОУ.

Усовершенствованная схема конструкции

Унаследованный от AMP9, полевой транзистор Toshiba 2SK209 принимается как выходной буфер сигнала Nutube.
Заземление сигнала и заземление экрана разделены для предотвращения помех.
Соответствующая отрицательная обратная связь со схемой усилителя эффективно уменьшает искажения и расширяет полосу частот.
Благодаря добавлению специального регулятора громкости со сверхнизким уровнем шума JRC минимальный уровень шума снижается при использовании низкой громкости или во время более тихих частей музыки. Данная реализация также повышает общую прозрачность.

Ручная подборка компонентов: каждый AMP14 - шедевр

Каждый AMP14 тестируется и согласуется с аудиоанализатором AP с 3 многооборотными потенциометрами на плате AMP14, которые вручную калибруются и согласовываются инженерами для достижения оптимальной производительности Nutube.

AMP14 сочетает в себе чистые расширенные верхние частоты и приятный и привлекательный звук для вашего музыкального удовольствия.

Полная совместимость с DX320/DX300

Пожалуйста, обновите прошивку до последней версии, чтобы оптимизировать работу этого модуля.

Если у вас есть DX320 Edition X, входящие в комплект соответствующие лицевые панели будут совместимы с адаптером AMP14.

При потоковой передаче AMP14 может испытывать небольшие помехи WiFi при буферизации данных. Это почти не слышно при нормальной громкости, а чувствительность и импеданс разных наушников могут способствовать изменению помех WiFi.
