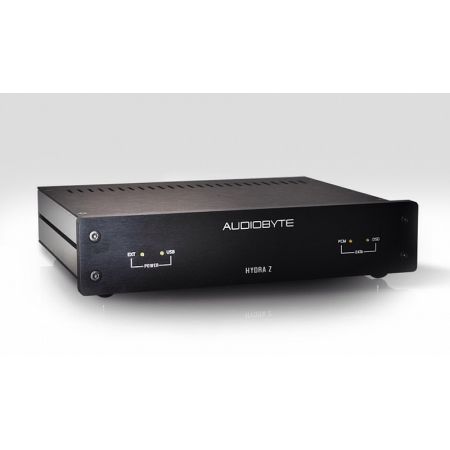

Audiobyte Hydra Z

Audiobyte Hydra Z - преемник модели Hydra X+, заслужившей репутацию благодаря превосходному качеству звука с новым интерфейсом USB Audio Bridge.

Среди изменений - полная модернизация цифровой платы, изменения в питании, новая выходная конфигурация, новое плотностью алюминиевое шасси и многие другие усовершенствования:

• Hydra Z может быть запитана от 3-х источников: прямо с USB, от внешнего источника постоянного тока 5В/0,5-1 А и от выделенного модуля питания Hydra ZPM (Z-Power Module).

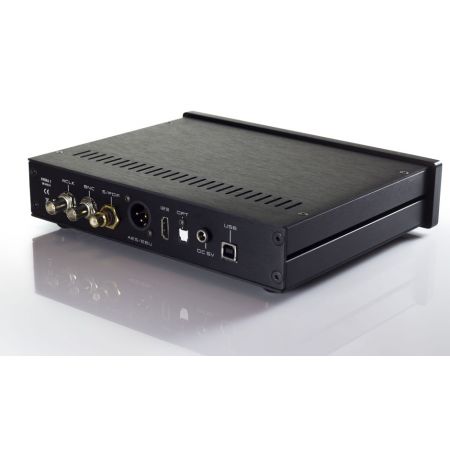

• Расширенное количество / тип выходов
• Настраиваемая полярность тактового сигнала I2S-выхода , чтобы соответствовать всем доступным HDMI / I2S / LVDS ЦАП.
• Регулируемый мастер-клок выход на I2S (512xfs или 1024xfs)
• Обновление прошивки через USB
• DSD native / DoP / высококачественное PCM преобразование (по выбору)
• DXD native (I2S out) / 192k или 176.4k (spdif, aes, bnc out)

Hydra Z обладает всеми качествами модели X+ и даже больше. Новая схема синхронизации позволяет отключить один из двух основных генераторов, когда он не используется. Уменьшая взаимные помехи между клоками, можно снизить фазовый шум. Блок питания был перенесен на другое шасси для достижения наилучших результатов.

Устройство может дополнительно использоваться в качестве wordclock или masterclock генератора через свой выделенный выход BNC.

Изолирующий барьер 5 кВ используется для предотвращения утечки шума от ПК к вашей чувствительной аудиосистеме. Изоляция USB для аудиоустройств без потерь в качестве звучания - сложная задача. В Hydra она размещена между процессором ARM и FPGA, поэтому не ограничивает пропускную способность и не усиливает джиттер.

Все USB аудио транзакции производятся через мощный процессор ARM3. Благодаря этому Hydra Z поддерживает любую доступную частоту дискретизации (384k PCM, DSD128) и имеет задел на будущее.

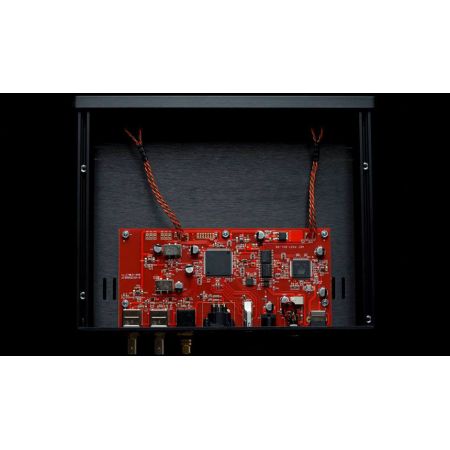

Как и все цифровые продукты Audiobyte, Hydra Z использует передовую специализированную цифровую обработку, разработанную в виде FPGA Xilinx Spartan6. Эта усовершенствованная программируемая схема обеспечивает обработку и преобразование сигналов для всех выходов. Это также дает возможность Hydra выводить необработанные аудио-потоки DSD.

Гидра использует два высококачественных тактовых генератора CCHD-950/957 от Crystek. Для устранения любого джиттера, вызванного самой схемой FPGA, перед выходами Hydra Z применяется специальная коррекция.

Разработка Hydra Z заняла массу времени. Были подобраны качественные компоненты, найдены кратчайшие пути маршрутизации, лучшие места развязки, лучшее расположение для минимизации перекрестных помех. В итоге у Audiobyte получилось устройство, которое будет долго и качественно выполнять свои функциональные задачи.

Для достижения наилучших результатов вы можете использовать Hydra Z с выделенным источником питания Hydra ZPM.
