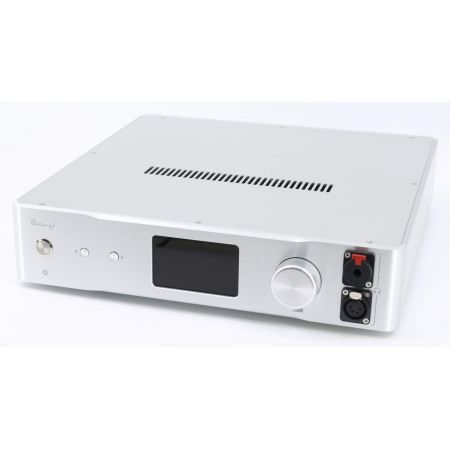

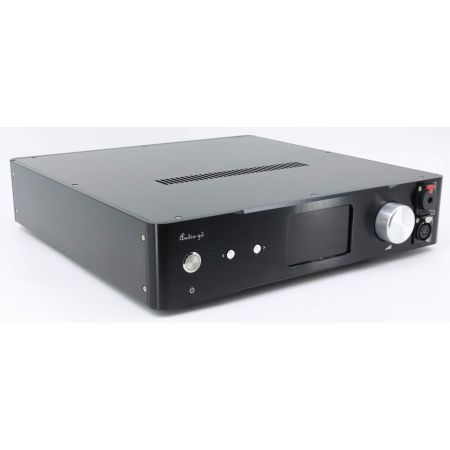

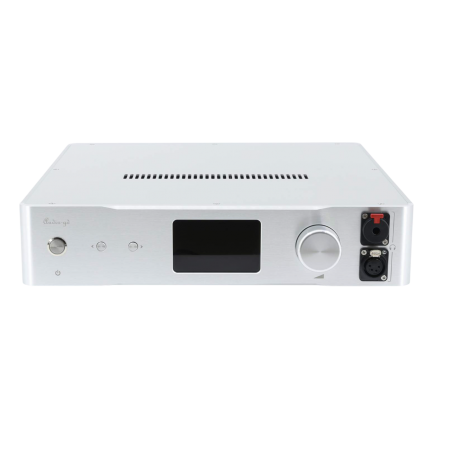

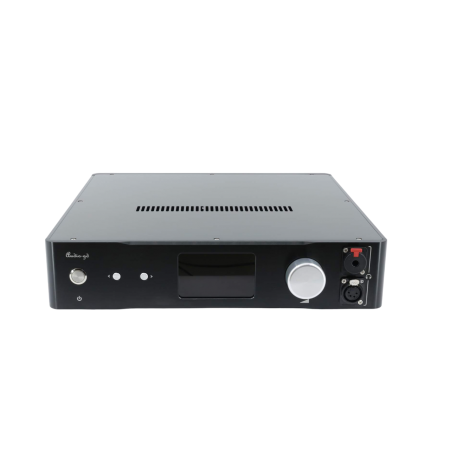

Audio-GD R-28 MK3

Выпустив R-28 MK3, компания Audio-GD обновила свой ЦАП R2R, который одновременно является дискретным балансным предусилителем и усилителем для наушников. Все качества предшественника сохранены, начиная с лестничной резисторной сети, контролируемой и корректируемой FPGA, и заканчивая симметричным усилением сигнала транзисторами, проходящими через очень малошумящий и сверхскоростной источник питания. Версия MK3 отличается введением изоляции между цифровым и аналоговым каскадами устройства, что улучшает качество звука, а также добавлением совершенно нового режима NOS (Non-OverSampling).

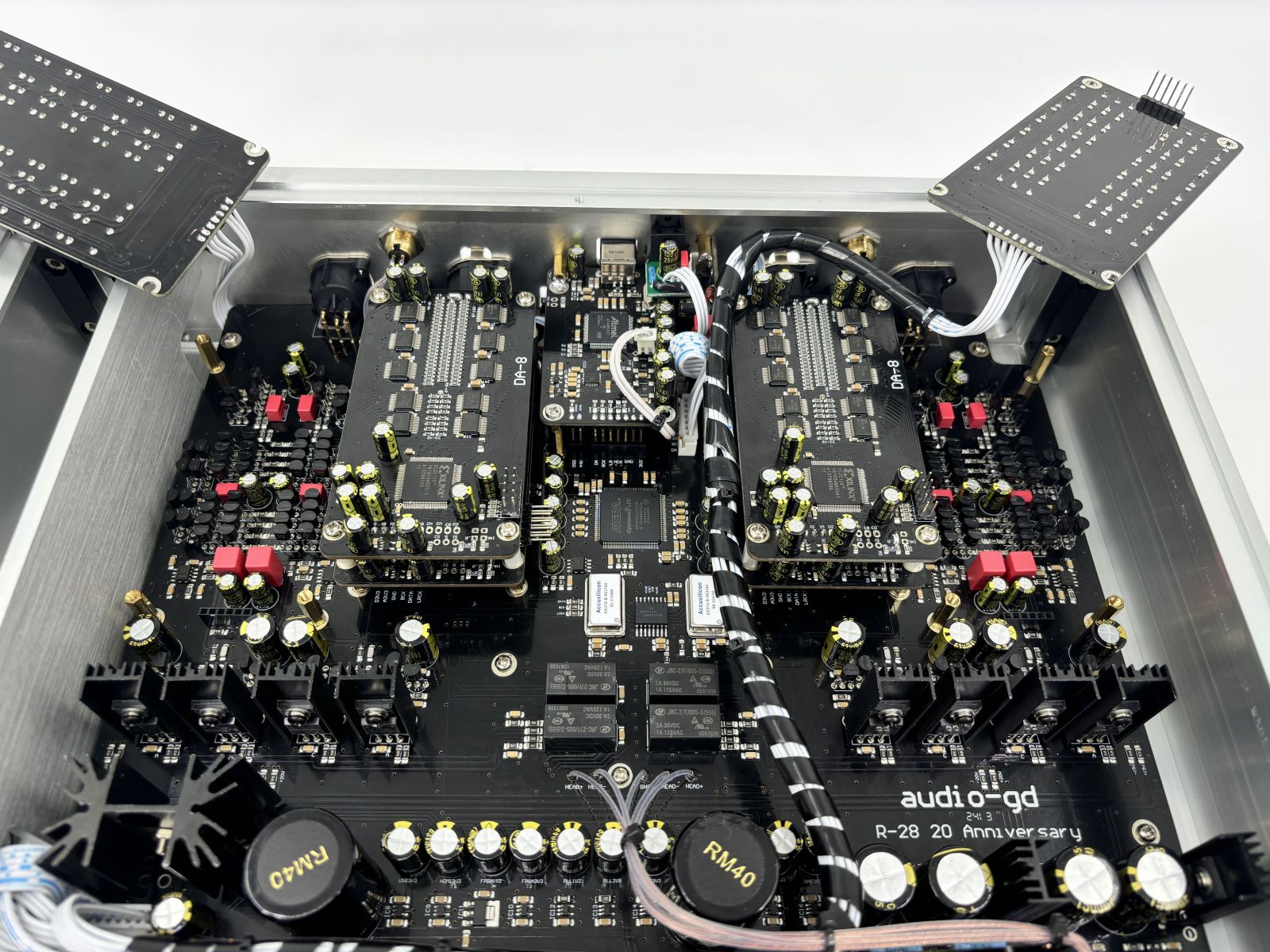

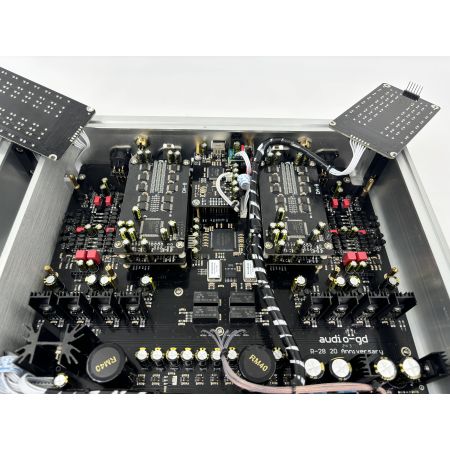

Цифро-аналоговое преобразование в R-28 MK3 происходит с помощью резисторной сети с минимальной погрешностью, управляемой высокоскоростной логической схемой FPGA. Важной особенностью такого подхода является то, что процесс конверсии учитывает аналоговые неточности компонентов, что позволяет добиться высокой детализации и стабильности выходного сигнала.

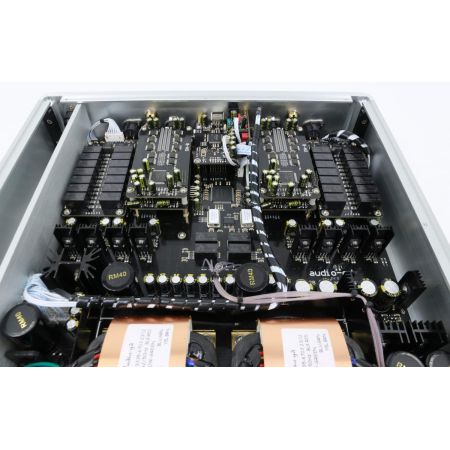

Преобразование разделено на 4 отдельных модуля для работы с DSD и 8 модулей для PCM, работающих параллельно. Это позволяет обрабатывать цифровой сигнал за один такт, минимизируя погрешности и достигая высокого динамического диапазона (SNR >120 дБ) с низким уровнем искажений и джиттера.
Эта схема эффективно снижает чувствительность к джиттеру, а также устраняет шумы и искажения, улучшая качество на всех последующих этапах звуковой цепи.

Цифровая схема высокого качества
R-28 MK3 использует качественные компоненты: часы TCXO, логическую схему Altera FPGA и собственную входную схему Xilinx FIFO для всех цифровых входов. FPGA обеспечивает точную синхронизацию сигнала с минимизацией шумов, а также корректирует цифровые ошибки от источника.
Схема поддерживает цифровую фильтрацию и функцию оверсэмплинга (x2, x4, x8), а также два NOS-режима с аналоговым фильтром. Всё это можно настроить под свои предпочтения и специфику аудиосистемы.

USB-интерфейс Amanero
USB-интерфейс Amanero Combo 384 работает асинхронно, снижая влияние внешних шумов. Используются TCXO-осцилляторы с низким фазовым шумом для изоляции аудиосигнала, что позволяет детально воспроизводить звук с глубокой сценой и контролем динамики. Интерфейс поддерживает PCM до 384 кГц 32 бит и DSD до DSD512.

Аналоговый балансный выход
Аналоговая схема основана на полностью дискретных усилительных каскадах с 4 парами транзисторов по 15 Вт. Выход Mini XLR ACSS с низким импедансом и защитой от обратной связи обеспечивает точность и ширину звуковой сцены.
Устройство имеет встроенный регулятор громкости на 4 канала с цифровым управлением и аналоговыми настройками сопротивлений (KOA / Vishay) с точностью 0,05%.

Отдельная система питания

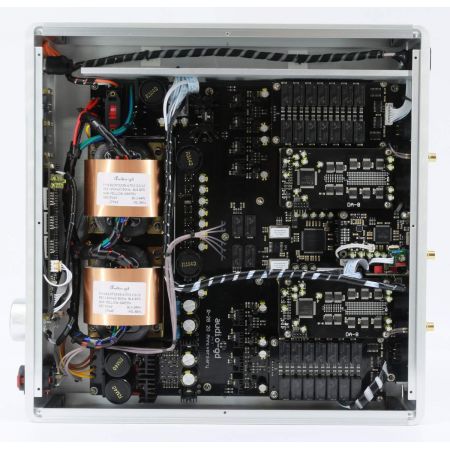

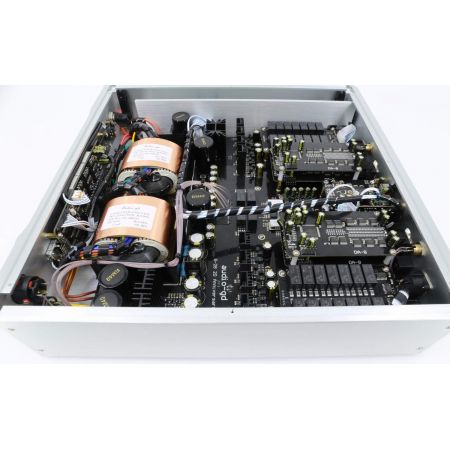

Для R-28 MK3 используются R-Core трансформаторы с низким уровнем шума и магнитных потерь. Питание разделено на 10 групп для стабильности и чистоты сигнала, а аналоговые каскады работают в чистом классе А.

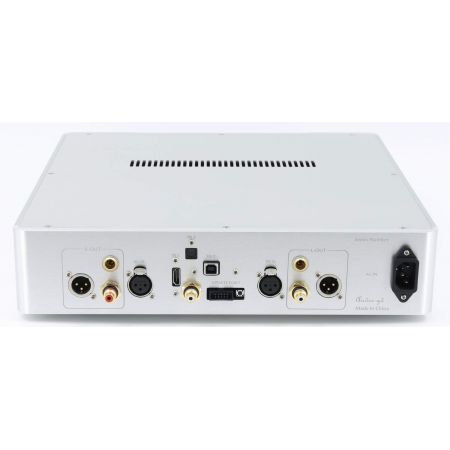

Подключения
R-28 MK3 оснащён широким набором разъёмов: HDMI (I2S), USB, оптический, коаксиальный входы и аналоговые XLR. Выходы представлены RCA / ACSS и XLR, а также двумя выходами для наушников. Это позволяет легко интегрировать устройство в любую аудиосистему.

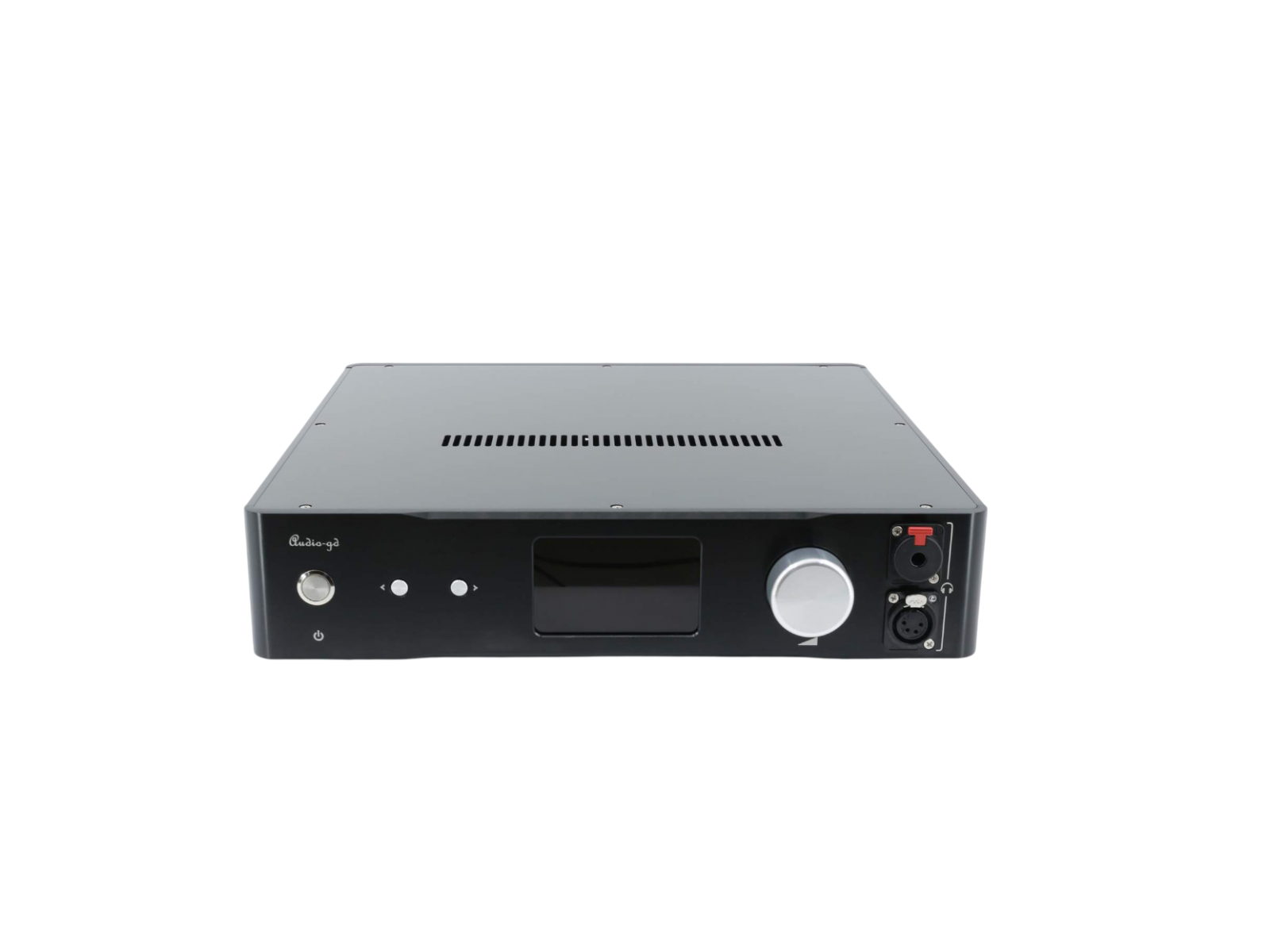

Управление и пульт
Управление осуществляется с помощью кнопок на передней панели, где можно выбирать режимы выходов, уровень усиления (13 дБ или 26 дБ), режимы оверсэмплинга и NOS. В комплекте идёт алюминиевый пульт для удобного управления.
