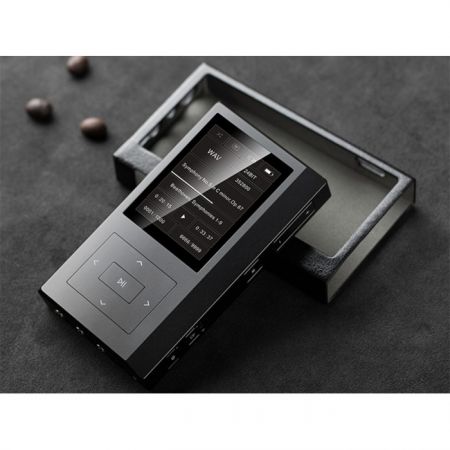

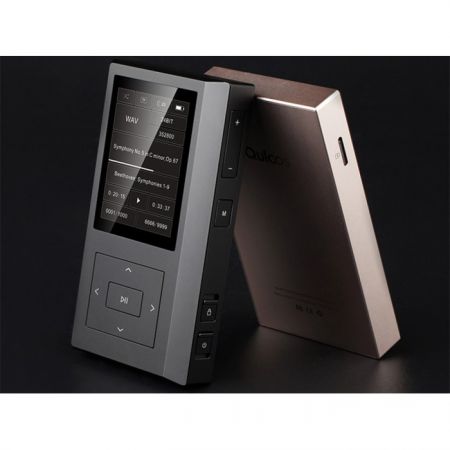

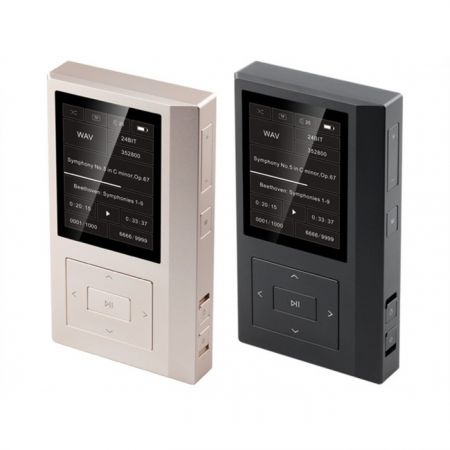

QLS QA361

QLS QA361 - новинка от разработчиков легендарного плеера, построенная на чипе AK4495SEQ и обновленный программный интерфейс, что позволило ему воспроизводить большое количество современных форматов.

ЦАП и подача

Плеер построили на передовом AK4495SEQ, при этом наградив его незаурядной детализацией и вкусной подачей. За основу 361 была взята лимитированная серия плееров QA360LE, которая отличалась от обычной версии не столько золотыми кнопками и автографом Кларка на задней крышке, сколько атмосферной подачей, которая вовлекала с первых звуков и не отпускала до последней ноты композиции. Там была и артикулированность подачи, и прозрачная легковесность в сочетании со взрывными атаками, которые перетекали, меняя эмоцию с адреналинового безумия на спокойное течение реки. Но тупое слизывание это не стиль QLS, поэтому можно брать плеер и легко умножать на 4495, ведь именно на этом чипе выполнен новый плеер, а он по музыкальности даёт пинка всем своим конкурентам.
Стоии заметить, что в плеере использован не простой чип, а AK4495SEQ (sound quality special edition) с высоковольтным питанием. Сам чип даёт более атмосферное и полновесное звучание в сравнении с обычным 4495. После преобразования аналоговый сигнал дополнительно надувается 5-7 Вольтами, улучшая тем самым соотношение сигнал/шум и повышая динамику звука.

Питание

Можно легко открыть на форуме полемику: “раздельное питание — о чём это?”, а дальше как тролль сидеть и наслаждаться холиваром технарей и фитоняшек. QA361 тот случай, когда последовательная подача питания могла убить все изюминки, которыми наполен этот плеер. В нём реализавана схема “чем раздельнее, тем лучше”, приэтом вся схема построна на компонентах с “ультра низким шумом, ультра низким сопротивлением и ультра высокой пропускной способностью”! Как пример: стоимость развязки питания обошлась производителю в 8 раз больше,чем чип ЦАПа.

Регулировка громкости

После сравнения обычных чипов регулировки громкости, аналоговых регуляторов и FPGA чипов был сделан выбор в пользу именно последних. Да, рпбота с ними более трудоёмкая, занимает в разы больше времени на подготовку и программирование матрицы, это более дорогой вариант, и вообще - одни минусы. Но в итоге мы получаем:

• регулировку звука без дисбаланса на низком уровне громкости
• отсутствие шума при регулировании
• более высокий уровень надёжности.

Путём проб и ошибок выбор пал на PGA2311UA, как на FPGA с более высоким ценником и меньшим уровнем искажений.

Усилительная часть

Схема усилителя использует шесть OPA12622 для обеспечения токового усиления и возможности работать с высокой емкостной нагрузкой наушников.
Емкость накопителя с емкостной нагрузкой - это параметр, который не учитывается многими портативными плеерами, однако он
оказывает огромное влияние на толковую работу “тугими” наушниками. За счёт оригинальной схемы усиления способность QA361 управлять емкостными нагрузками возросла в несколько раз.
В усилителе реализовано четыре режима усиления для улучшения работы пленоа с разными типами наушников:

• стандартный
• большой ток
• высокое напряжение
• двойной режим (высокий ток + высокое напряжение) - тот самый режим, который выдаёт 700 мВт для наушников с импедансом в 300 Ом.

При этом переключение режимов усиления производится при помощи TS12A12511DCNR, тоесть для аналогового сигнала используется аналоговый переключатель с двойным питанием, который обдадает самым маленьким количеством искажений как в высоком, так и в маломощном режимах усиления.

Баланс на 3.5 TRRS

Усилитель для наушников реализован полностью по балансной схеме, что позволяет выдавить из него практически в 4 раза больше мощности в сравнении с обычным выходом для наушников. При этом предусилитель работает по обычной схеме, не балансной схеме, что никоим образом не сказалось на качестве звука, но позволило сэкономить место на плате и в значительной степени уменьшить размер конечного продукта не потеряв ни грана преимуществ баланса.

ALL-TO-DSD

Радует функция ALL-TO-DSD, который выполняет апсемплинг исходного сигнала до DSD128, что в два раза выше, чем стандартный SACD.
